東莞凱盟化工的主要產(chǎn)品有:銅表面防氧化劑,黃銅酸洗,黃銅拋光劑,紫銅鈍化液,黃銅化學(xué)拋光,黃銅鈍化,無(wú)鉻銅鈍化液等。
客戶(hù)背景:
常州**自行車(chē)配件有限公司,是一家專(zhuān)業(yè)生產(chǎn)自行車(chē)配件的企業(yè),也是國內最大的專(zhuān)業(yè)生產(chǎn)企業(yè)之一。公司設備精良，擁有多條車(chē)圈自動(dòng)化生產(chǎn)線(xiàn)及獨立的電鍍車(chē)間。主要生產(chǎn)的產(chǎn)品有各類(lèi)不銹鋼、鋁和鋼鐵類(lèi)車(chē)圈、刀圈和車(chē)輪轂。產(chǎn)品長(cháng)期配套于國內外大型知名的自行車(chē)和童車(chē)企業(yè)。在本行業(yè)內也算是頗有名氣?？蛻?hù)原來(lái)的不銹鋼鋼圈由于質(zhì)量要求不高，通常擠壓成型并焊接處理后，只需要進(jìn)行簡(jiǎn)單的人工拋光處理即可交貨。但隨著(zhù)近年來(lái)環(huán)保和健康知識的不斷普及，自行車(chē)行業(yè)得到迅速發(fā)展，當然對自行車(chē)的品質(zhì)要求也有了新的提高。2014年開(kāi)始增加了不銹鋼車(chē)圈需要進(jìn)行電解拋光的表面處理要求。最開(kāi)始，**自行車(chē)配件廠(chǎng)的負責人認為這應該是一種簡(jiǎn)單的工藝，只要有了設備和藥水配方就一定能夠很容易做出合格的產(chǎn)品。正是因為這種對本藝的評估不足的觀(guān)點(diǎn)，起初客戶(hù)采用從一朋友那里得到的無(wú)鉻電解拋光液配方配置了一槽，可是事情并非如所想的那般輕松。左右折騰了近兩三個(gè)月的時(shí)間，卻一直弄不出滿(mǎn)意的產(chǎn)品來(lái)。前前后后加上藥水和掛具也浪費了近十來(lái)萬(wàn)的投資。后來(lái)實(shí)在沒(méi)辦法才從其它客戶(hù)那里打聽(tīng)找到了我們。

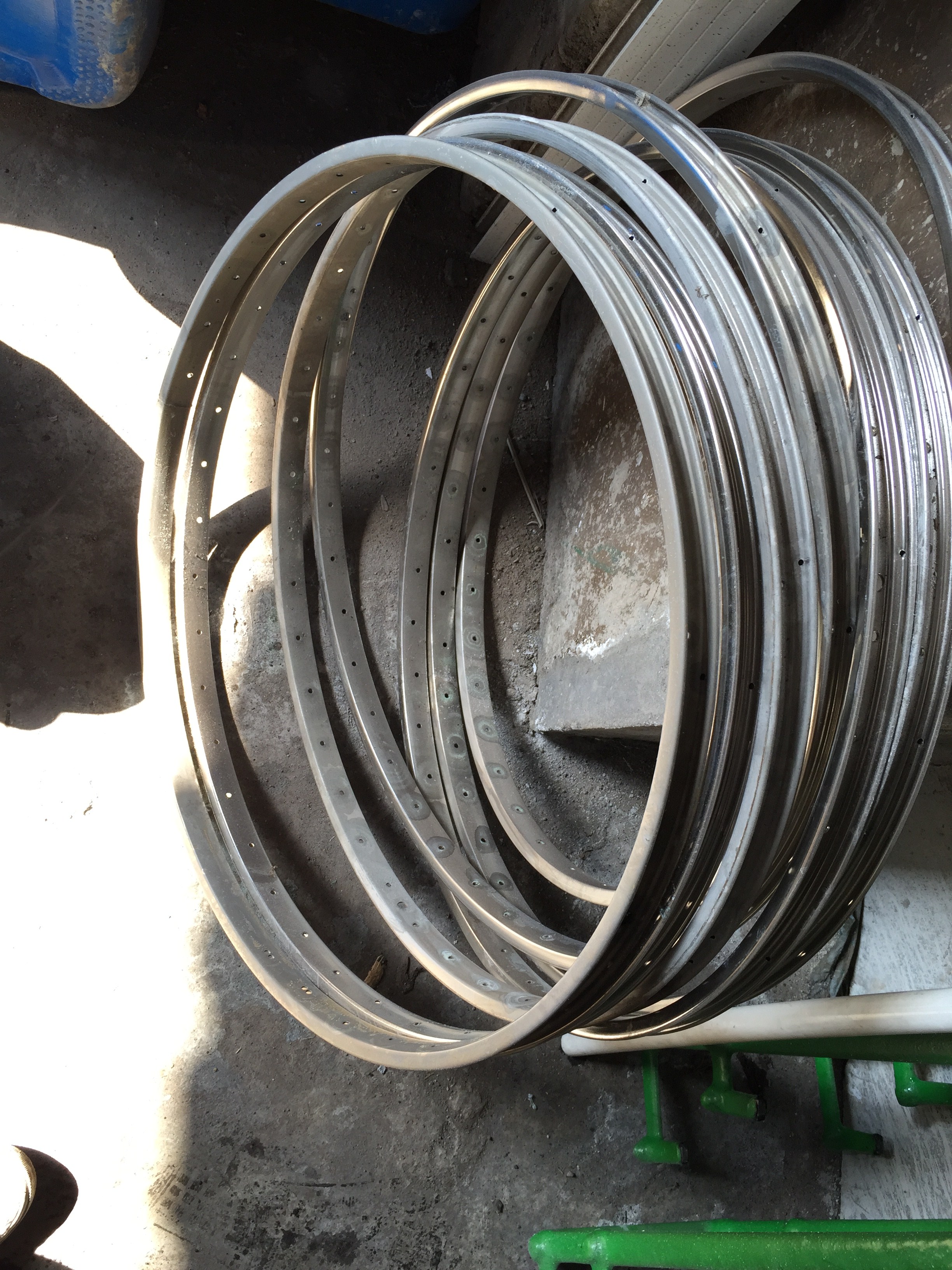

根據現場(chǎng)的診斷我們發(fā)現客戶(hù)主要面臨以下技術(shù)問(wèn)題：
1、由于車(chē)圈體積比較大，在電解的過(guò)程中稍有不慎就很容易出現掛點(diǎn)，而正好這是產(chǎn)品所不允許存在的。
2、產(chǎn)品容易出現色差，表現在鋼圈的上下部份色澤不一、掛具的兩個(gè)支點(diǎn)中間部分顏色容易出現發(fā)白的現象。
3、即使表面光亮的位置，電解后的表面也比較粗糙不平整，有很多細密的小麻點(diǎn)。
解決方案：
針對客戶(hù)所提出來(lái)的這些問(wèn)題，我們認為KM0306通用型電解拋光液比較適合客戶(hù)的這款產(chǎn)品并作了推介。凱盟KM0306電解拋光液屬于一款通用光亮無(wú)鉻型的拋光液，性質(zhì)溫和、導電分散能力好，而且重要的是處理后的表面十分盈潤、平整富有很柔和的質(zhì)感。目前在餐具、建材等行業(yè)應用十分廣泛，尤其是在刀片的電解行業(yè)至少有60%的客戶(hù)采用了我們的這款產(chǎn)品。聽(tīng)了我們的說(shuō)明與介紹十分爽快的與我們達成了合作意向，隨后我們從以下方面進(jìn)行了技術(shù)解決：
首先，對于這款產(chǎn)品由于體積大因此掛具的設計十分重要?？蛻?hù)原來(lái)設計了一款采用三個(gè)支點(diǎn)夾持的包膠掛具，即下面兩個(gè)點(diǎn)頂住鋼圈內槽的底部，上面再用一個(gè)鈦鉤夾住鋼圈上部，使工件固定，每個(gè)掛具上面可以上下掛兩個(gè)同樣的工件。我們看了掛具的結構基本上應該還是合理的，但問(wèn)題出在掛具與產(chǎn)品接觸的所有掛片都是采用的鈦板制成。盡管鈦耐酸能力強，但導電性能較差，在電解過(guò)程中只有電流稍大就很容易過(guò)熱。同時(shí)由于掛具的三個(gè)支點(diǎn)本身制作得就不是很規范，三個(gè)點(diǎn)不在同一個(gè)圓的切點(diǎn)上面，因此十分容易出現打火擊穿工件的現象。因此，要解決掛點(diǎn)必須先從掛具入手。我們最終對掛具進(jìn)了行修改，將掛具底部原來(lái)的2片鈦片改用2片40*30*3紫銅片替代。這樣極大的增大了掛具的導電性，同時(shí)紫銅散熱能力強因此不易導致工件出現過(guò)熱擊穿現象。自從采用銅片作導電支點(diǎn)后，我們發(fā)現單掛工件的電流由原來(lái)的130A上升到了240A。極大的提升了工件的導電能力，因此工件溶解得更加均勻。
其次，通過(guò)對掛具的修改我們同時(shí)也解決了困擾客戶(hù)的另外一個(gè)問(wèn)題，即掛具支點(diǎn)間容易出現發(fā)白的現象。其實(shí)這種問(wèn)題也是由于之前的鈦片引起。因為鈦本來(lái)導電就不好，因此一但電流通過(guò)工件時(shí)，首先會(huì )優(yōu)先溶解掛點(diǎn)兩個(gè)支點(diǎn)間的近端，電解時(shí)間一長(cháng)就導致產(chǎn)生過(guò)溶解現象。因此我們所看到的發(fā)白其實(shí)并非是沒(méi)有電解到而是過(guò)腐蝕了。為了印證這個(gè)問(wèn)題，我們現場(chǎng)演示了用一根φ6mm的紫銅棒作成掛鉤，掛在鋼圈的氣門(mén)孔內加電拋光，即使就這樣一個(gè)支點(diǎn)，電壓由原來(lái)的6V提高到12V（客戶(hù)整流器最大只能調12V）最終也沒(méi)有出現掛點(diǎn)和原來(lái)的發(fā)白現象。結果證明只要掛鉤導電好，就不會(huì )出現類(lèi)似過(guò)腐蝕現象。
另外，我們發(fā)現客戶(hù)原來(lái)的電解槽設計寬度過(guò)寬，槽面寬度達到90cm，這對于加上掛具寬度也不到25cm的鋼圈來(lái)說(shuō)有點(diǎn)浪費。不但效率上不去，而且對工件的導電分布也有較大的影響。因此我們因地制宜的將電解槽從中間增加一個(gè)陰極一分為二來(lái)用。這樣一來(lái)不但提升了工效，而且還同時(shí)縮短了電解時(shí)間（由原來(lái)的9分鐘減少到5分鐘）。即使同時(shí)電解16個(gè)工件表面也十分漂亮、一致。
其實(shí)，對于客戶(hù)原來(lái)所存在的這些問(wèn)題，從修改掛具、電解槽以及調試我們總共用了不到1天的時(shí)間，便能順利的進(jìn)入批量生產(chǎn)。這對于我們來(lái)說(shuō)是輕而易舉的事情。但客戶(hù)說(shuō)對于他們而言卻真是難事一件，這正所謂“專(zhuān)業(yè)的人做專(zhuān)業(yè)的事”一點(diǎn)也不假。
客戶(hù)收益：

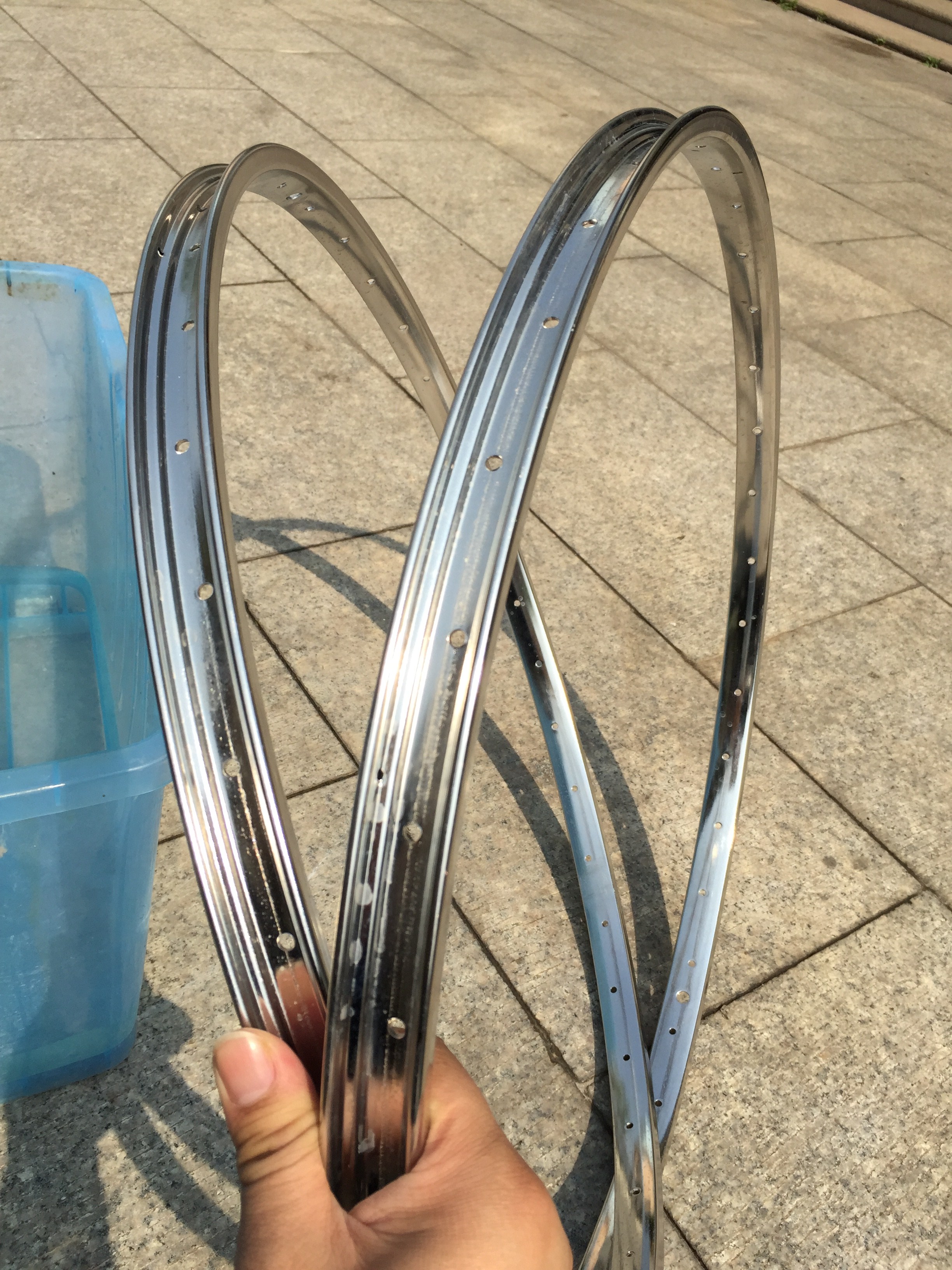

在與客戶(hù)確認可以批量電解拋光生產(chǎn)后，我們又根據客戶(hù)的現場(chǎng)設備情況重新規劃了完整的工藝線(xiàn)路。同時(shí)很好的將他們原來(lái)一破裂的大型電解拋光槽改造成了一個(gè)方便實(shí)用的6聯(lián)槽。至此形成了一個(gè)完整的工藝鏈。保證產(chǎn)品從電解開(kāi)始依次走完流程即能得到合格的成品?，F在客戶(hù)已能達到日產(chǎn)1200PCS/8H的產(chǎn)能。遠遠超出他們的預計，而且客戶(hù)對交貨的品質(zhì)也十分滿(mǎn)意。
